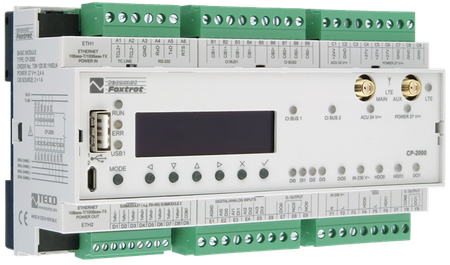

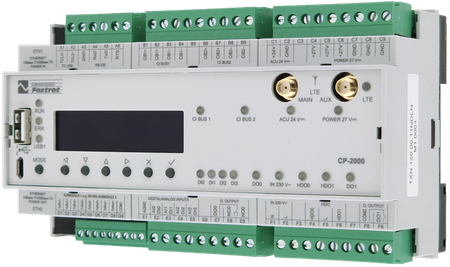

CP-2000 FOXTROT

TXN 120 00.11NDLN

CP-2000 ist ein Basiscontroller der 2. Generation mit folgender Ausstattung:

Zwei CIB Common Installation Bus®-Master mit voller Stromversorgung können bis zu 64 Aktor- und Sensormodule an diesen Zweidrahtbus anschließen.
Zusätzliche CIB-Leitungen können mithilfe externer Master der neuen Generation hinzugefügt werden, die an das LAN (Ethernet) angeschlossen sind.
TCL2-Systemerweiterungsbus-Master.
LTE-Modem
Es ist grundsätzlich mit 9x Ein-/Ausgängen ausgestattet:

vier Universaleingänge, die jeweils analog oder digital genutzt werden können
ein Eingang zur 230-V-AC-Stromüberwachung
zwei Eingänge zur Überwachung zusätzlicher 230V AC HDO – Überwachung aufeinanderfolgender Phasenpotentiale
zwei separate Relaisausgänge
Kommunikationsfähigkeiten des CP-2000:

2x Ethernet-Port 100 Mbit/s, jeweils bis zu 32 unabhängige Verbindungen (Programmierung und IP-Kommunikation)
USB-Mikro (Programmierung)
USB-A-auf-Flash-Speicher, WLAN-Adapter (Client und AP – Zugangspunkt) und andere.
Sonderoption mit integriertem LTE-Modem zur direkten Verbindung mit dem Internet über einen Mobilfunkanbieter
4x Steckplatz für serielle Kanäle RS-485, RS-232
Kommunikation mit der iFoxtrot-Anwendung auf iOS- und Android-Mobilgeräten (nach Verwendung der iControl-Bibliothek in der MOSAIC-Umgebung)
Apple Home Kit-Integration (nach Verwendung der iControl-Bibliothek in der MOSAIC-Umgebung)
24-V-DC-Stromversorgung, Möglichkeit zum Anschluss von Batterien, um den kontinuierlichen Betrieb bei 230-V-AC-Stromausfällen sicherzustellen.

Der CP-2000 ist mit einer L-Serie-CPU mit Speicher ausgestattet

1 MB für das Anwenderprogramm,
128 MB interne Festplatte zum Speichern von Dateien mit parallelem Zugriff aus LAN als Netzlaufwerk,
16 MB Hochgeschwindigkeits-RAM
Steckplatz für eine microSD-Karte bis zu 1 TB
Die Dateiverwaltung erfolgt über das Dateisystem

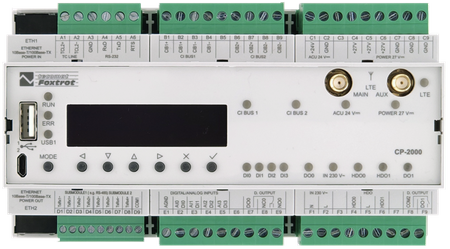

lokale Kommunikation mit dem Benutzer über ein OLED-Display (4 Zeilen/Grafik) und 6 Tasten
Wird als CPU in Heim- und Industrieautomatisierungssystemen und als Bedienfeld eines verteilten BMS/HMS-Systems auf Basis von CIB- und TCL2-Modulen und Objektgeräten verwendet, die über ETH und/oder über serielle Kanäle /RS 485, RS 432, M-Bus kommunizieren , Wiegand, .. ..

Der Controller ist gleichzeitig Visualisierungsserver, Datenlogger und Kommunikationsgateway, das die Integration von Anwendungsprofilen von Drittanbietern ermöglicht.
