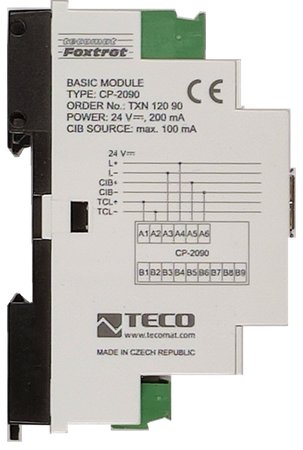

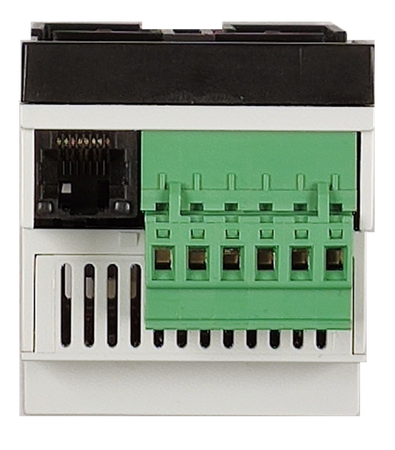

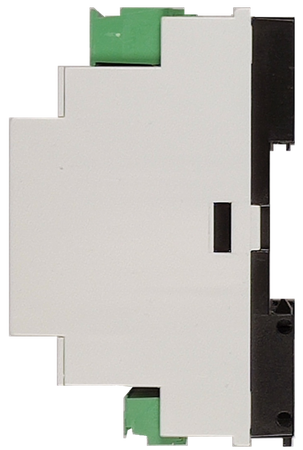

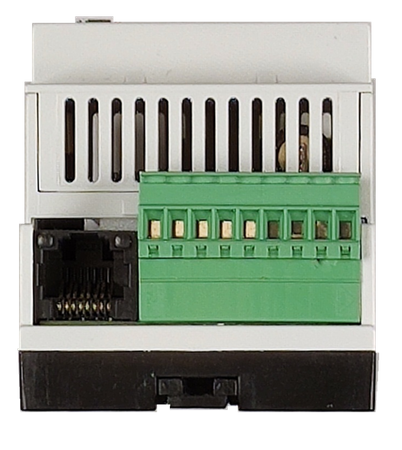

CP-2090 FOXTROT TXN 120 90.11NSNN

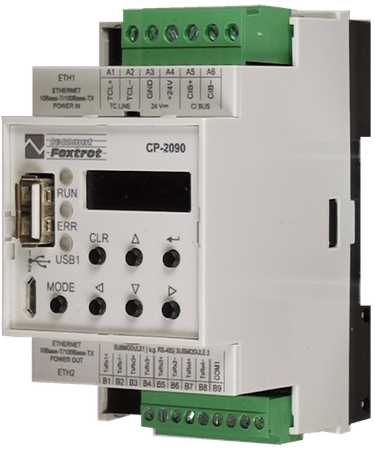

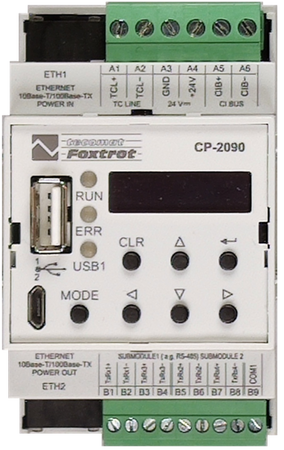

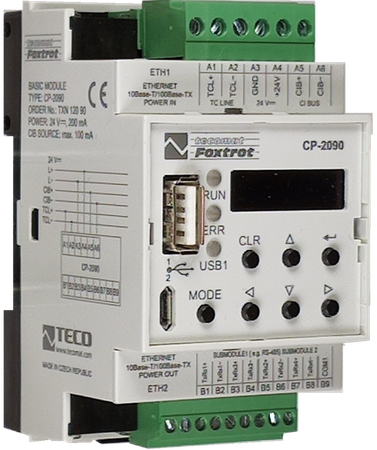

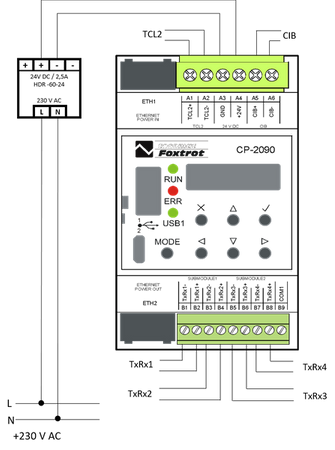

Podstawowy moduł TECOMAT FOXTROT CP-2090 zawiera jednostkę centralną z dwoma niezależnymi interfejsami Ethernet, jednym interfejsem urządzenia USB do podłączenia systemu nadrzędnego oraz jednym interfejsem hosta USB do podłączenia pamięci zewnętrznej (dysk USB Flash). Moduł podstawowy zawiera zintegrowany wyświetlacz 4 x 20 znaków i 7 przycisków. Poza konfiguracją i diagnostyką systemu, wyświetlacza i przycisków można również używać w programie użytkownika. Moduł podstawowy zawiera również gniazdo do włożenia dodatkowej karty pamięci micro SD (niedostępne w wariantach z interfejsem WLAN1).

Niektóre warianty modułu podstawowego wyposażone są w wewnętrzny interfejs WLAN1 dla sieci WiFi lub interfejs LTE1 dla sieci GSM (patrz niżej). Do modułu podstawowego można podłączyć magistralę systemową TCL2 w celu komunikacji z urządzeniami peryferyjnymi moduły z rodziny FOXTROT oraz jedna linia CIB Common Installation Bus® (znak towarowy firmy Teco a.s., dalej CIB) do komunikacji z modułami z rodziny CFox.

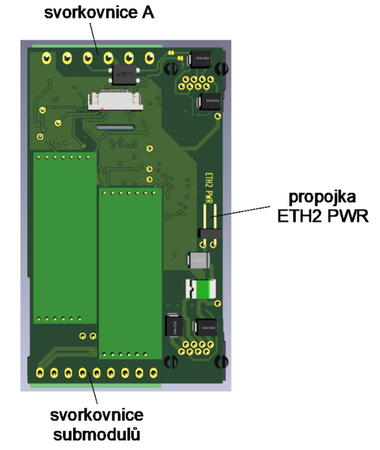

Dodatkowe linie CIB można podłączyć za pomocą zewnętrznych masterów CIB CF-2141, które łączą się z modułem podstawowym za pośrednictwem interfejsu Ethernet. Opcjonalnie moduł podstawowy może być wyposażony w dwa submoduły z kanałami szeregowymi lub dodatkowe magistrale systemowe TCL2.

Jednostki centralne w systemach FOXTROT CP-2090 należą do serii I. Jednostki te posiadają następujące cechy:

- 1 MB pamięci na programy użytkownika

- 128 MB wewnętrzny system plików m.in. do archiwizacji projektu

- opcjonalna pamięć FRAM 128 / 256 KB do archiwizacji danych DataBox (wielkość w zależności od wariantu)

- 320 KB pamięci na zmienne, z czego 48 KB na zmienne RETAIN

- Obwód czasu rzeczywistego RTC

- zintegrowany serwer WWW

- zintegrowany rejestrator danych

- możliwość zmiany programu użytkownika online (bez zatrzymywania sterowania)

Tryb i komunikaty diagnostyczne są wyświetlane na zintegrowanym wyświetlaczu.

Szczegóły dotyczące działania i zachowania jednostki centralnej podane są w dokumentacji Automaty programowalne TECOMAT FOXTROT 2 (TXV 004 50.01).

Automaty programowalne TECOMAT FOXTROT 2 reprezentują nową generację systemów sterowania opartych na poprzedniej serii TECOMAT FOXTROT. Są to małe kompaktowe maszyny z możliwością rozbudowy modułowej. Łączą w ten sposób zalety kompaktowych maszyn pod względem wielkości i systemów modułowych pod względem możliwości rozbudowy i zmienności.

Poszczególne moduły systemu są zamknięte w plastikowych obudowach ochronnych, które są montowane na U-szynie ČSN EN 50022. Dzięki temu można nimi manipulować bez ryzyka uszkodzenia wrażliwych elementów CMOS. Cały system jest zaprojektowany zgodnie z normą ČSN EN 61131.

Podstawą systemu

FOXTROT 2 jest moduł podstawowy zawierający jednostkę centralną, różne kombinacje wejść i wyjść oraz w większości wariantów wbudowany wyświetlacz 4 x 20 znaków i 7 przycisków.

Interfejs komunikacyjny

Podstawowe moduły serii TECOMAT FOXTROT 2 wyposażone są w dwa niezależne interfejsy Ethernet 10/100 Mb. Opcjonalnie mogą zawierać interfejs WLAN do komunikacji WiFi oraz interfejs LTE do komunikacji przez sieć GSM.

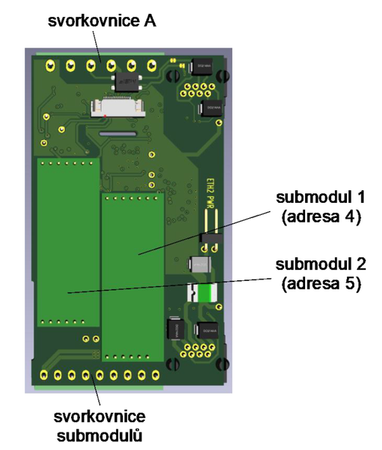

Do komunikacji szeregowej w module podstawowym można opcjonalnie zainstalować do 2 submodułów, z których każdy zawiera 1 lub 2 kanały szeregowe z interfejsem RS-232 lub RS-485. Tak więc moduł podstawowy może być wyposażony w maksymalnie cztery kanały szeregowe. Kolejne 6 kanałów szeregowych można dodać za pomocą modułów SC-11xx na szynie TCL2. Dostępne są tu interfejsy RS-232 / RS-485, interfejsy CAN czy sieć bezprzewodowa.

Budowa rozbudowanego systemu

W razie potrzeby podstawowy moduł PLC można rozbudować poprzez podłączenie modułów peryferyjnych. Peryferyjne moduły rozszerzeń są podłączone do jednostki centralnej za pomocą magistrali szeregowych. Dzięki temu poszczególne części systemu TECOMAT FOXTROT mogą być dystrybuowane w sposób zdecentralizowany, dzięki czemu poszczególne moduły znajdują się bezpośrednio przy kontrolowanych technologiach, oszczędzając w ten sposób okablowanie zasilające.

Połączenie z systemem nadrzędnym

Cały system może komunikować się z systemami nadrzędnymi (komputery PC, panele operatorskie itp.), które mogą służyć zarówno do monitorowania, jak i sterowania sterowanym procesem. Komputer osobisty jest również używany do tworzenia i debugowania programu użytkownika PLC.
